TH-847碳钢水冷器专用防腐涂料及其技术工艺

TH-847碳钢水冷器专用防腐涂料是目前国内广泛用于水冷器防腐施工的第二代专用涂料,与原一代涂料CH-847相比,经高端科技改造后的TH-847防腐涂料不仅耐磨、防腐、阻垢耐高温(220℃)等性能明显提高,在导热性和使用寿命上也有大幅提高,而且更节能、更安全、更环保。



防腐涂料性能:

TH-847防腐涂料,具有优良的耐腐蚀性,在较高温度(150℃)下也可以使用,耐海水、咸水、半咸水、工业循环用水等,完全符合水冷器的特殊要求,其含有的耐腐蚀性介质及耐工业用水性能、良好的阻垢性能、传热效果稳定。该涂料的漆膜坚硬光滑,不易吸附滞留物与水垢,少量附着物水冲即掉,有的使用厂家设备防腐后已达13年现仍运行使用,且在使用运行期内,涂层管传热系数明显高于无涂层管,提高了总的换热效果。该涂料还对弱酸和碱性介质,有很好的防腐阻垢效果。



防腐涂料应用范围:

TH-847涂料主要用于防止海水、咸水、半咸水、淡水、弱酸性介质和碱性介质的腐蚀及结垢。使用于使用炼制、石油化工、有机合成、化肥、氯碱、制药、盐化、冶金、发电、食品、印染工业的水冷器、油冷器、换热器、空冷器、蒸发器、塔器储罐、管道等设备的防腐及阻垢。



技术工艺:

(1)涂装环境:温度15-35℃,相对湿度小于85%,无粉尘。
(2)工件状况:被涂表面应无裂纹,无焊疤、无毛刺、无尖角、冷换设备花板与管束须采用焊接固定,焊口应平整,管道须采用法兰连接。
(3)表面处理:被涂工件必须进行严格的除油、除锈处理,达到表面无油污(用挂水法检验,符合日本JISZ0305-1980标准规定),喷砂除锈等级应符合瑞典标准SIS05-5900-1967,SA2级以上,酸洗除锈等级应符合前西德标准DING55928Be级规定。

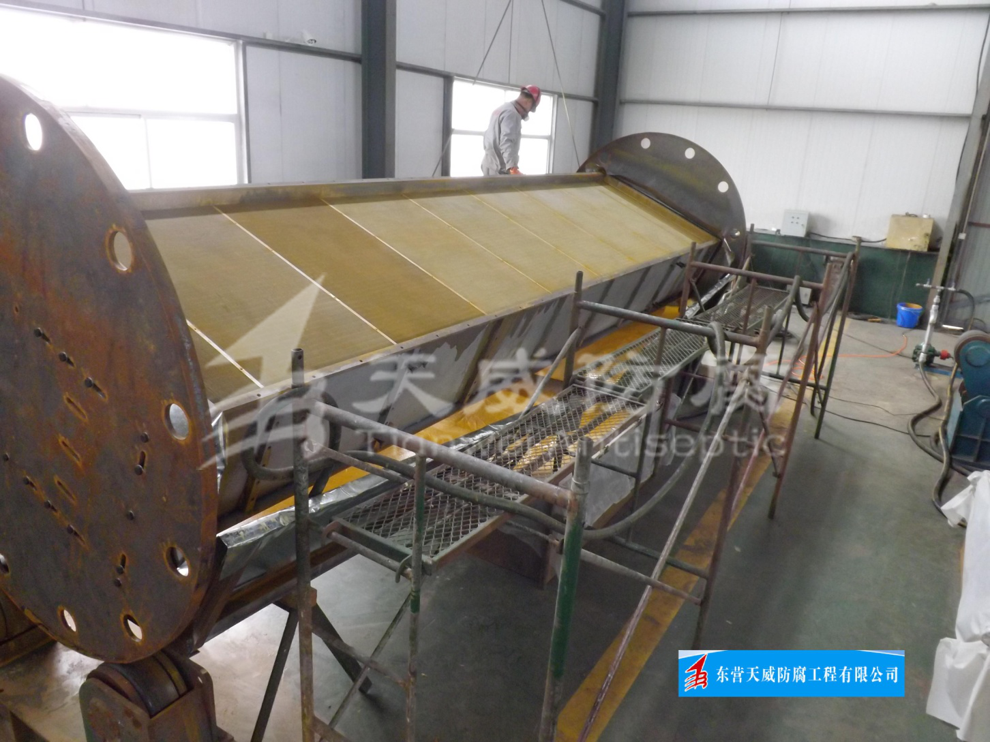

(4)涂装方法:可采用喷涂、淋涂、浸涂、灌涂、滚涂等方法,也可采用静电喷涂。
(5)涂层结构:底漆两遍,面漆四遍,涂层总厚度200±50μm。
(6)固化方法:经充分表干后,送入远红外炉内进行固化处理,固化温度160±5℃,最终涂层固化温度200±5℃。
(7)涂层质量指标:外观,铬绿色,表面光滑,无滴坠,无气泡,无异物。 厚度为200±50μm。孔隙应参照美国标准进行检验,采用电火花检测时,严禁超电压,技术指标按下述规定:电压1000V,火花发生量不大于10个∕㎡。
(8)储运安装:涂装后的设备在储存、运输、安装、拆检作业过程中应避免碰撞和敲击涂层,涂层发生机械损伤后可委托我公司进行现场修复。





©东营天威防腐工程有限公司  备案号:鲁ICP备07500121号-1  鲁公网安备 37050202370996号
网站建设:东营远见网络公司
