TW99防腐涂料
TW99冷热交换设备防腐涂料由有机硅改性耐热环氧、酚醛树脂和耐热颜料、填料配制而成的单组份换热 器专用涂料。耐热性能150℃-350℃。

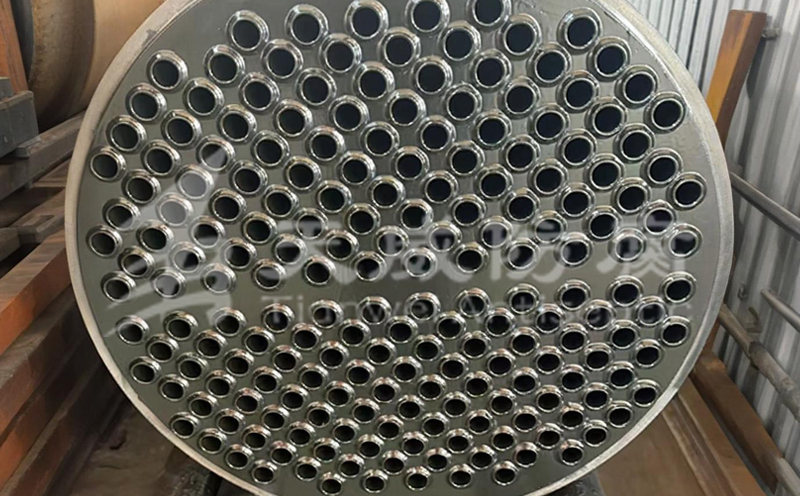

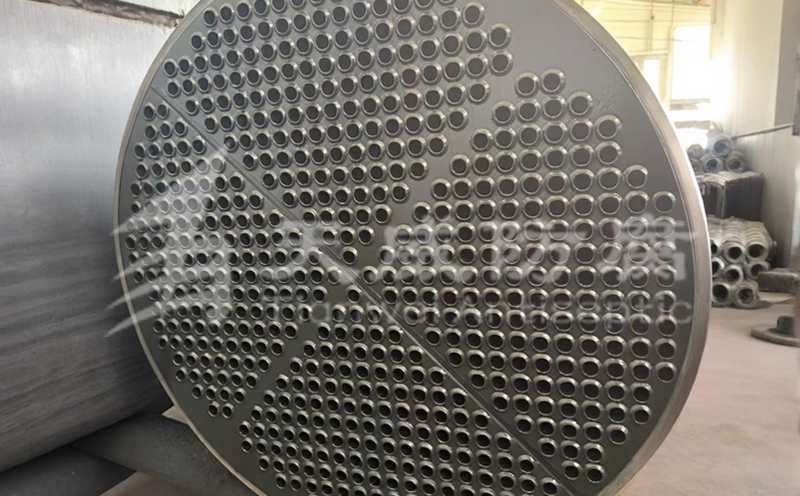

应用范围：石油炼制化工、发电、冶金、食品、制药等行业所需的换热器设备的腐蚀与防护。
TW99冷热交换设备防腐涂料由有机硅改性耐热环氧、酚醛树脂和耐热颜料、填料配制而成的单组份换热 器专用涂料。耐热性能150℃-350℃。
TW99换热器防腐专用涂料属于SH/T3540-2018《钢制冷换设备管束防腐涂层及涂装技术规范》中防腐涂料系列，性能完全符合涂料牌号要求。
检验项目 | 技术指标 |
| 漆膜外观和颜色 | 涂膜平整光滑 绿色 |
粘度，s(25℃，涂-4杯) | 50-80 |
| 细度，um | ≤40 |
| 闪点 | 35℃ |
| 涂膜厚度 | 30μm×4 |
| 总厚度，um | ≥120 |
| 干燥时间 ，h(140℃) | ≤1 |
附着力(划格法)，级 | ≤1 |
| 柔韧性，㎜ | ≤1 |
| 冲击性，cm | ≥40 |
硬度 | ≥5H |
| 耐温性，℃(耐蒸汽吹扫) | 150℃-350℃ |
耐煤油性 (室温30d) | 不起泡、不脱落、允许轻微变色 |
| 耐3%盐水性（室温6个月) | 不起泡、不脱落、允许轻微脱落 |
耐工业循环水性（室温6个月） | 不起泡、不脱落、允许轻微脱落 |
耐海水性（室温6个月) | 不起泡、不脱落、允许轻微变色 |
耐25%硫酸性（室温30d) | 不起泡、不脱落、允许轻微变色 |
| 耐40%氢氧化钠（室温30d) | 不起泡、不脱落、允许轻微变 |
耐温变性（6次循环) | 不起泡、不脱落 |
注：耐温变性的循环条件：先在200±5℃下烘烤30分钟，取出后立即浸入室温水中5分钟，为一次循环。
一键咨询电话联系：0546-2368369 13793994769
©东营天威防腐工程有限公司 备案号：鲁ICP备07500121号-1
鲁公网安备 37050202370996号 网站建设：东营远见网络公司
