钛纳米防腐涂料本身抗腐蚀性强，具有屏蔽效应和憎水效应，能有效发挥防腐蚀作用。钛及其合金粉超细化达到纳米级，两者杂化复合到一起形成钛纳米聚合物，用这种聚合物做为高分子合金的活性填料制得的涂料就是钛纳米聚合物涂料。
钛纳米防腐涂料中的纳米颗粒的巨大界面具有很高的表面能量，纳米粒子与键合剂之间的化学键结合，远远大于普通填料的吸附包裹等物理作用力，键合剂还与树脂发生交联反应，使防腐涂层的抗拉强度、硬度、耐磨性等力学性能较常规涂料成倍提高，且因为界面细小，原子的转动或迁移，表现出良好的韧性和延展性。能有效克服传统涂料致密性、附着力差等缺陷，涂膜的阻透性、耐化学性、热稳定性、抗氧化性和抗低温等性能大幅度提高，防止腐蚀介质渗透，赋予涂料优异的防腐蚀综合性能。
附着力强、抗渗透性好、耐腐蚀性强、耐磨性能好、抗空蚀性能好、抗垢性好、导热、阻垢、冷热换效率平稳、延长使用寿命、安全性好、导静电

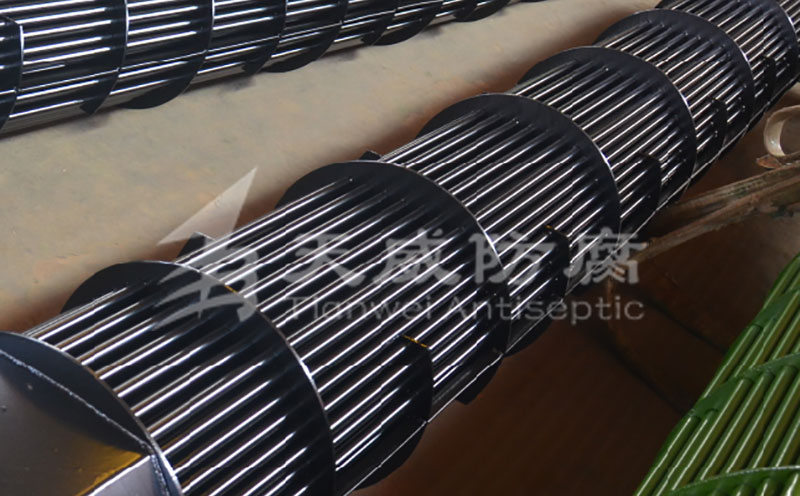

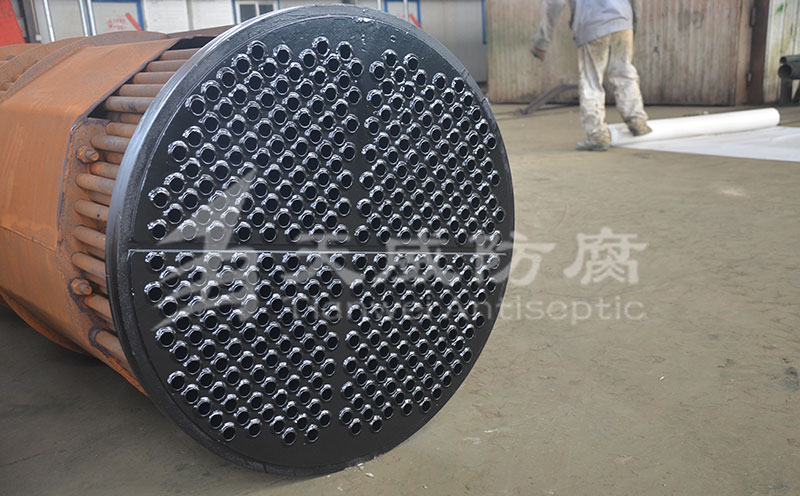

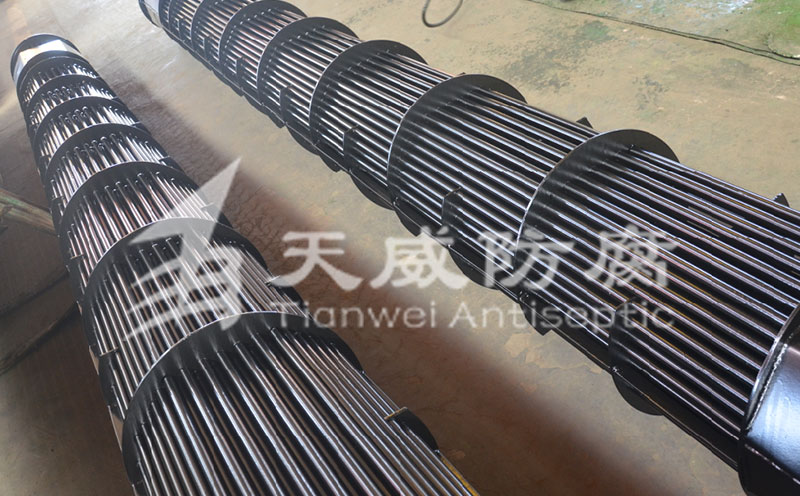

钛纳米防腐涂料具有优异的综合防护性能，广泛应用于石油开采、石油加工、海洋船舶、水利工程、食品及家用电器等防腐蚀领域。钛纳米涂料以其优异的防腐蚀性能，还大量使用在板式换热器和列管式换热器上，在海上平台、海洋构筑物、各种水泵、导静电场合以及特殊环境介质中得到成功应用。
检测单位：国家涂料质量监督检验中心
序号 | 检测项目 | 检验结果 | 备注 |
1 | 耐冲击性cm | 50 | GB/T1732-93 |
2 | 柔韧性 | 1 | GB/T1731-93 |
3 | 附着力（划格间距1mm）级 | A级 | GB/T9286-1998 |
4 | 附着力（拉开法）Mpa | 4.7*A | GB/T5210-2006 |
5 | 弯曲试验（圆柱轴）mm | 2 | GB/T6742-2007 |
6 | 硬度S | 133 | GB/T1730-2007A法 |
7 | 耐磨性1000g/1000rg | 0.014 | GB/T1798-2008 |
8 | (浸入沸水中8h） | 无变化 | GB/T1733-93乙法 |
9 | 耐汽油性（浸入90#汽油中7d） | 无变化 | GB/T1734-93甲法 |
10 | 耐碱性（浸入20%NaOH中7d) | 无变化 | GB/T9278-2008甲法 |
11 | 耐盐水性（浸入沸腾NaCl的溶液中8h） | 无变化 | GB/T9274-88甲法 |
12 | 耐酸性（浸入分别位10%，30%的HCL,HNO3，H2SO4中7d） | 无变化 | GB/T9274-88甲法 |
13 | H2S(2.5MPa) CO2(2.5MPa)80℃ 浸泡7d | 无变化 | |
14 | 使用温度 | -40 —+300℃ |
©东营天威防腐工程有限公司 备案号：鲁ICP备07500121号
鲁公网安备 37050202370996号 网站建设：东营远见网络公司
![[tags:title]](/static/upload/image/20250508/1746665573499121.jpg)
![[tags:title]](/static/upload/image/20250508/1746665802244219.jpg)
