换热器进行涂层防腐后会影响换热效率吗？

换热器涂层防腐对换热效率的影响需结合涂层材质、厚度、表面状态及工况条件综合判断，合理选型和施工的涂层对效率影响极小（通常≤5%），甚至能通过减少结垢和腐蚀维持长期换热性能；但若选型不当或施工超标，可能导致效率明显下降。

 一、涂层对换热效率的潜在影响机制

1. 热阻增加的直接影响

涂层作为覆盖在换热器金属表面（如管束、翅片）的介质，会形成额外热阻。根据传热学公式，热阻与涂层厚度成正比，与导热系数成反比（热阻=厚度/导热系数）。

2. 表面状态改变的间接影响

光滑度提升：部分涂层（如氟树脂涂层、陶瓷涂层）表面光滑（粗糙度Ra≤0.8μm），可减少介质流动阻力，降低结垢速率。长期来看，这种“防结垢”作用能减少因清洗停机造成的效率损失，反而维持甚至提升换热稳定性。

表面 emissivity 调整：针对高温换热器，选用高发射率涂层（红外发射率＞0.85）可增强辐射换热，部分抵消涂层热阻的负面影响。

二、关键影响因素与控制方法

1. 涂层材质选型

若选用导热系数较高的防腐涂层（如环氧树脂、陶瓷涂层），其对换热效率的影响可忽略不计，所以优先高导热材料制成的低热阻涂层。

2. 涂层厚度控制

薄涂层对换热效率影响微弱，厚涂层可能显著降低换热效率，需通过增加传热面积或优化流道设计补偿。行业标准规定防腐涂层厚度通常为50~200μm。

3. 表面处理与施工工艺

若施工不当导致表面凹凸不平，可能增加流体阻力，降低换热效率。涂层与基材结合需紧密，否则空隙会形成空气层，会大幅增加热阻。采用“薄涂多遍”工艺（如3~4遍喷涂），确保涂层均匀光滑，减少因表面粗糙导致的流动阻力增加（尤其对高流速介质），甚至提升对流换热系数（如某些纳米涂层）。

三、长期使用中的“效率平衡”

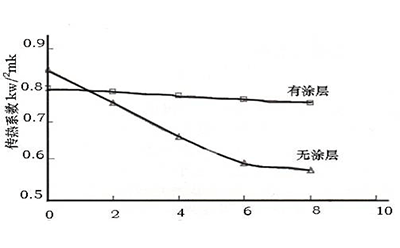

1. 短期vs长期影响

未做防腐的换热器：初期换热效率高，但易因腐蚀和结垢导致效率逐年下降（每年降幅可达5%~10%），甚至因泄漏被迫停机。

做防腐涂层的换热器：短期可能有＜5%的效率损失，但长期因减少腐蚀和结垢，效率衰减率可控制在1%~2%/年，且使用寿命延长3~5倍（如从3年延长至10年）。

2. 实际工程中的权衡

防腐优先级：在化工、海洋等腐蚀性环境中，防腐需求通常高于对换热效率的微小损失。

设计补偿：可通过增加换热面积、优化流速或选用高效传热元件（如螺纹管）抵消涂层影响。

涂层防腐对换热器换热效率的影响可控且利大于弊，防腐施工时优先选择高导热涂层、控制厚度≤200μm，可将效率损失控制在5%以内。 长期使用中，涂层通过减少腐蚀和结垢，能维持甚至提升设备的稳定换热性能，尤其在高腐蚀、易结垢工况（如沿海电厂、化工装置）中，是保障设备安全与效率的必要措施。
