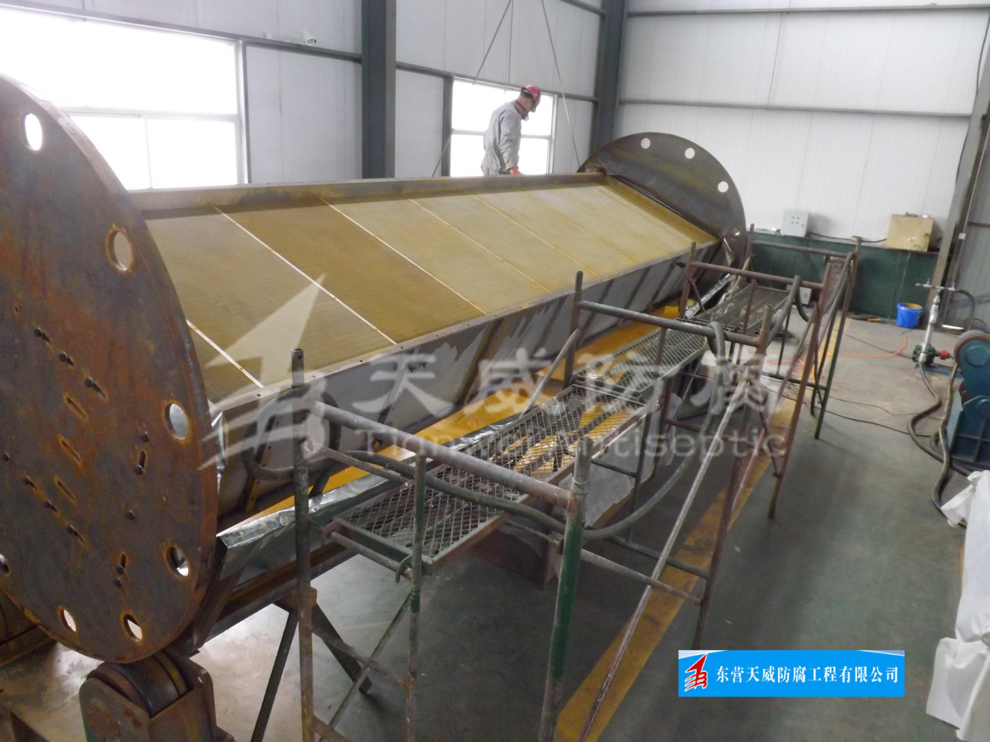

翅片换热器防腐涂料涂装操作实例

某翅片换热器热管长期在 150℃~300℃工况下运行，烟气中含 SO₂、少量 CO₂、SO₃、NOₓ、HCl 等气体，且烟气携水，可瞬间形成 H₂SO₄、HCl 等强腐蚀性溶液；同时含烟尘的烟气高速冲刷设备及管道，对金属表面造成严重腐蚀。烟气中的酸性物质会形成酸再生循环腐蚀，碳钢在含 SO₂的湿烟气环境中，SO₂先吸附于金属表面，与铁、氧反应生成 Fe₂SO₃，Fe₂SO₃水解产生金属氧化物与游离硫酸，硫酸进一步加速铁的腐蚀，生成的新鲜硫酸亚铁再次水解析出游离酸，如此循环往复，持续破坏金属表面结构。针对该工况，翅片换热器防腐涂料涂装严格遵循了以下关键操作注意事项：

一、基材表面处理要求

涂装施工前，彻底清除基体表面的油污、残留锈蚀、旧涂层、焊渣及氧化皮等杂质。整体喷砂处理需达到Sa2.5 级，表面粗糙度精准控制在25～40μm，以保证涂层良好锚固；涂层局部修补作业，表面打磨处理达到St3 级，露出金属光泽，无可见污染物，确保涂料与基材结合牢固。表面处理后应立即进行清洁（压缩空气吹扫+无油布擦拭），并在 4 小时内完成底漆涂装，防止返锈。

二、涂料涂装工艺流程

翅片管清点计数后，整齐放置于专用滑车上，做好固定防护；

对翅片管进行喷砂除锈处理，严格符合上述表面处理标准；

将处理合格的翅片管移送至指定喷涂作业区域，做好施工准备；

采用洁净压缩空气对翅片管表面进行全面吹灰清理，确保无粉尘、杂质残留；

喷涂第一遍涂料，均匀覆盖表面，无漏涂、流挂；

待第一遍涂料表干（常温下约 1h，以手指触摸不粘手为准）后，喷涂第二遍涂料；

第二遍涂料表干后，将翅片管翻转，对未喷涂面进行补涂；

按上述步骤依次重复操作，确保翅片管各表面均完成4 遍喷涂，涂层厚度达到设计规定值；

待涂层完全实干后，进行膜厚检测及整体质量检查验收；

施工完毕后，及时清洗喷涂工具，清理作业现场杂物，做到工完场清。

特别提示：所选防腐涂料具备耐高温（≥300℃）、抗酸露点腐蚀、高致密性及良好抗冲刷性能，并配套了专用耐温面漆。
