发布时间:2025-02-17

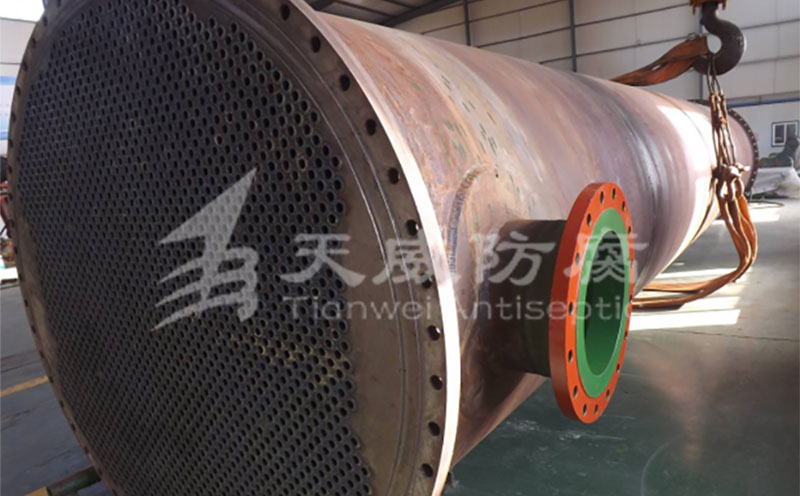

TW99防腐涂料的施工标准和验收规范可以参考执行《中华人民共和国石油化工行业标准》、SH∕T 3540-2018 《钢制冷换设备管束防腐涂层及涂装技术规范》来进行施工和验收。
TW99涂料涂装环境应保持清洁、通风良好,涂装操作过程中防腐蚀设备工件表面不得有目视可见的灰尘颗粒。施工环境温度一般控制在5℃~40℃,避免在雨雪、结露或高温暴晒环境下作业,工件表面温度至少比露点温度高3℃,但不应高于露点温度10℃。相对湿度应小于85%,当空气过于干燥时,可采用在施工场地喷水的方式增加空气湿度。施工现场要有防火等消防设施。
TW99涂料防腐施工前,必须对工件表面进行彻底的处理。基材表面需彻底清除油污、锈蚀、氧化皮、焊渣、灰尘等杂质,达到Sa2.5级(喷砂处理)或St3级(手工或动力工具处理)的标准。喷砂后表面粗糙度宜为40~70μm,基材表面含水率应≤6%,将处理好的设备表面灰砂吹净后进行涂料涂装。
严格按照产品说明书比例调配涂料并充分搅拌均匀,确保色泽一致、粘度及稠度适中,混合后需静置规定时间(如5~15分钟)消除气泡,调配后的涂料需在规定时间内用完。涂装可以采用刷涂、辊涂、无气喷涂等方式,每道涂层间隔时间需符合说明书要求,确保涂层均匀,涂装过程中应避免出现流坠、刷纹等缺陷。单道湿膜厚度和干膜厚度(DFT)需达到设计要求,如有漏涂、针孔等缺陷需及时修补。
涂层表面应平整、光滑、无气泡、无裂纹、无剥落和流挂、漏涂等缺陷。涂层颜色和光泽应符合设计要求,色泽均匀一致。
使用磁性测厚仪或涡流测厚仪测量干膜厚度,确保涂层厚度符合设计要求,厚度均匀一致,无明显厚薄不均现象,允许偏差为设计厚度的±10%。每10㎡至少检测3个点,重要区域(如焊缝、边角)需重点检查。
进行附着力测试,确保涂层与基材之间的附着力符合规定要求。可以按GB/T 5210或ASTM D4541标准进行拉拔法测试,附着力应≥5MPa(具体以设计要求为准),或采用划格法(ISO 2409),划格间距1mm或2mm,涂层无脱落为合格。
对于特定环境下的防腐工程,应进行TW99涂料的耐腐蚀性测试,可以采用盐雾试验、湿热试验等方法,确保涂层在特定环境下具有良好的耐腐蚀性。对重点防腐区域(如埋地管道、储罐内壁)使用电火花检测仪(电压按涂层厚度设定,如3~5V/μm),无漏点为合格。
应审查施工记录文件,文件要完整、准确、可追溯,包括施工技术文件、施工记录、质量检验报告等,验收报告需由施工方、监理方和业主共同签字确认。
以上内容为通用性指南,具体的TW99防腐涂料的技术参数、施工指南和验收标准应当依据制造商提供的产品说明书、工程合同及国家/行业标准为准。
©东营天威防腐工程有限公司 备案号:鲁ICP备07500121号 鲁公网安备 37050202370996号 网站建设:东营远见网络公司
